INSPEÇÕES EM TUBULAÇÕES

Definição:

As tubulações são conjuntos formados por tubos e acessórios, projetados de acordo com códigos específicos para o transporte de fluidos. Uma linha é um trecho individualizado de tubulação entre dois pontos definidos, que segue uma única especificação de materiais, produtos transportados, pressão e temperatura de projeto.

A WI realiza inspeção em tubulação de acordo com a NR-13 e a norma ASME.B.31.3 “Process Piping”, garantindo a integridade estrutural por meio de Ensaios Não Destrutivos (END). Esses ensaios são essenciais para avaliar a integridade de materiais, componentes ou estruturas sem causar danos, detectando falhas como trincas, corrosão, ou outras descontinuidades, o que assegura a segurança e confiabilidade dos equipamentos. A WI conta com uma equipe de profissionais qualificados para a execução de diversos serviços, incluindo:

especificações aplicáveis às tubulações ou sistemas, necessárias ao planejamento e à execução da inspeção;
fluxograma de engenharia com a identificação da linha e dos seus acessórios;
projeto de alteração ou reparo;
relatórios de inspeção de segurança;
certificados de inspeção e teste dos dispositivos de segurança,
Projetos de Alteração ou Reparo;
END (Ensaio Não Destrutivo) por: US-Ultrassom, PM-Partícula Magnética, LP-Líquido Penetrante, Réplica Metalográfica, ME-Medição de Espessura, Endoscopia;
Teste de Estanqueidade ou Teste Hidrostático quando aplicável
Teste por meio de formação de bolhas;

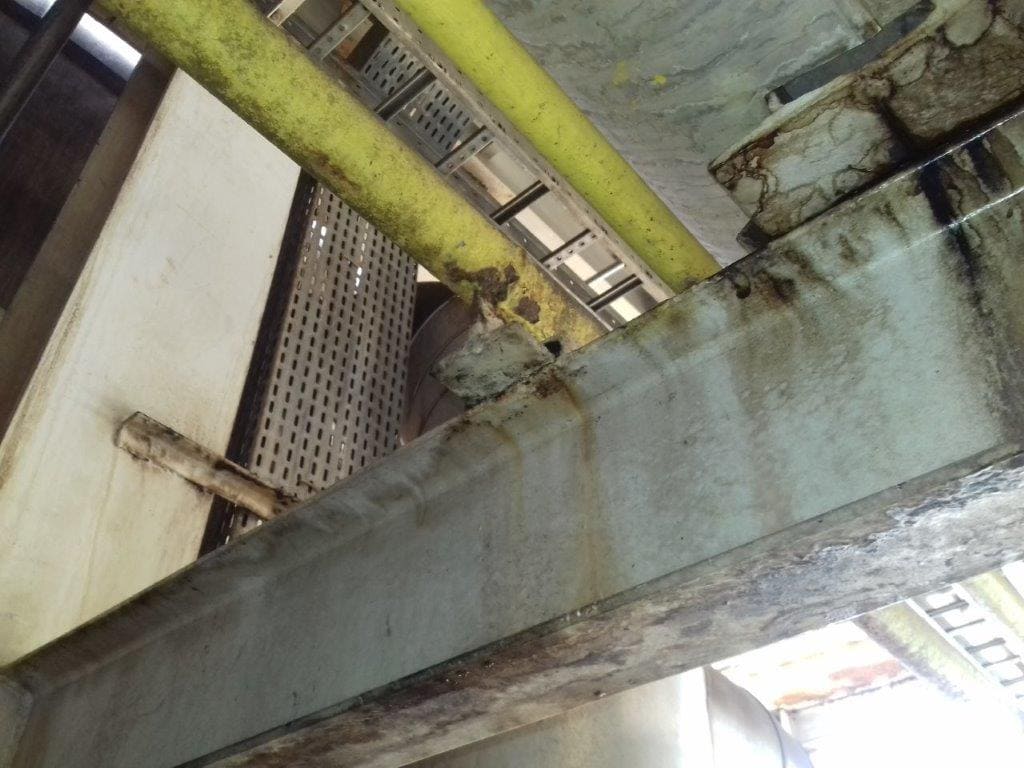

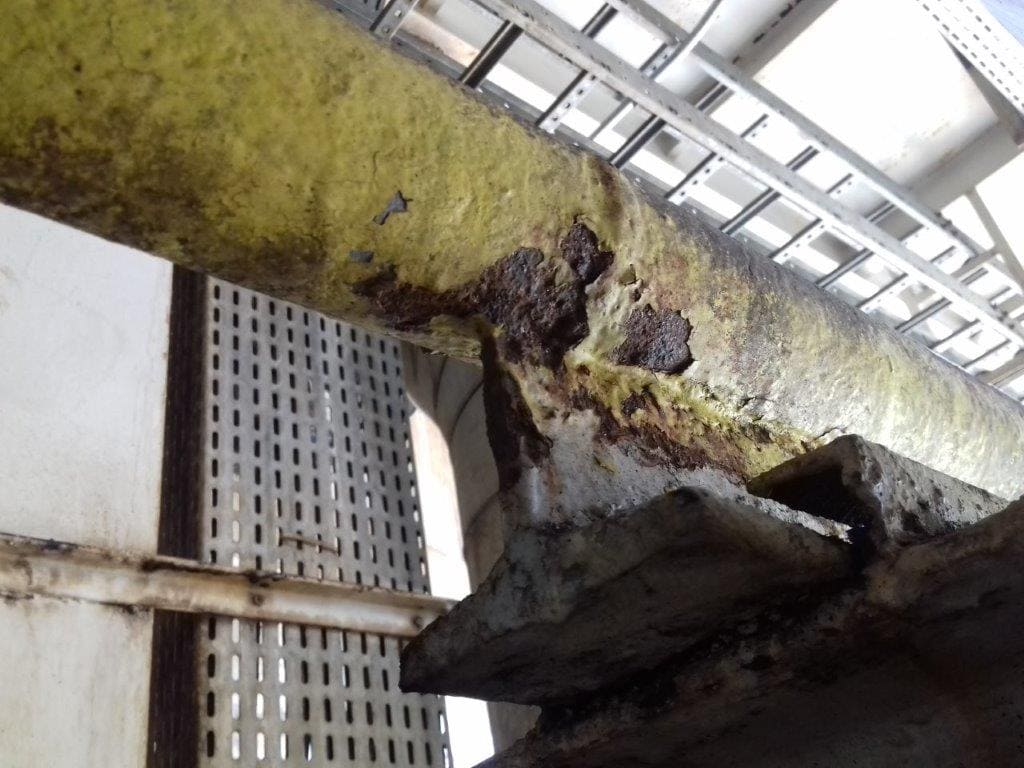

Registro fotográfico das anomalias visualmente detectada;
Válvulas de segurança: Desmontagem, Manutenção, Calibração e aferição (13.6.1.2 da NR-13)
Fornecimento do relatório com ART assinada por Engenheiro Mecânico registrado no CREA.

Além disso, oferecemos um modelo de Gestão e contratos de inspeção NR-13, que será desenvolvido conforme as necessidades do cliente, proporcionando um equilíbrio econômico e evitando paradas no processo, garantindo seu contínuo funcionamento.

“NR-13”

13.2 Campo de aplicação

e) tubulações que contenham fluidos de classe A ou B, conforme as alíneas “a” e “b” do subitem 13.5.1.1.1, ligadas a caldeiras ou vasos de pressão abrangidos por esta NR; e

13.6 Tubulações

13.6.1 Disposições Gerais

13.6.1.1 As empresas que possuam tubulações enquadradas nesta NR devem elaborar um programa e um plano de inspeção que considere, no mínimo, as variáveis, condições e premissas descritas abaixo:

a) os fluidos transportados;

b) a pressão de trabalho;

c) a temperatura de trabalho;

d) os mecanismos de danos previsíveis; e

e) as consequências para os trabalhadores, instalações e meio ambiente trazidas por possíveis falhas das tubulações.
