INSPEÇÕES EM CALDEIRAS

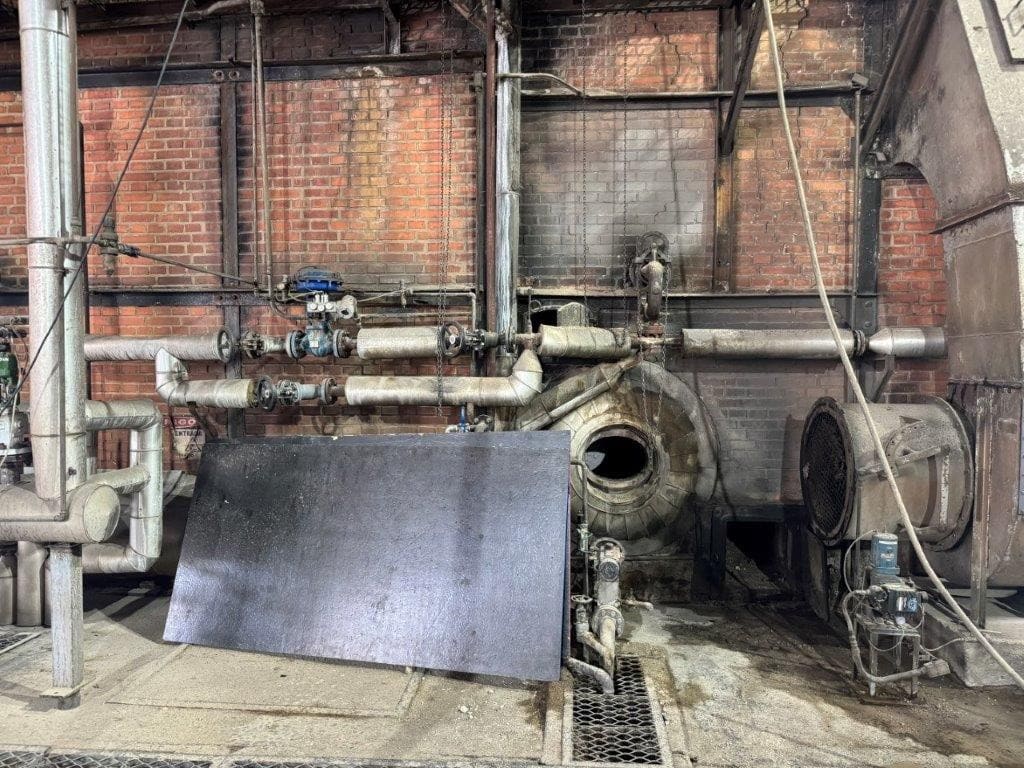

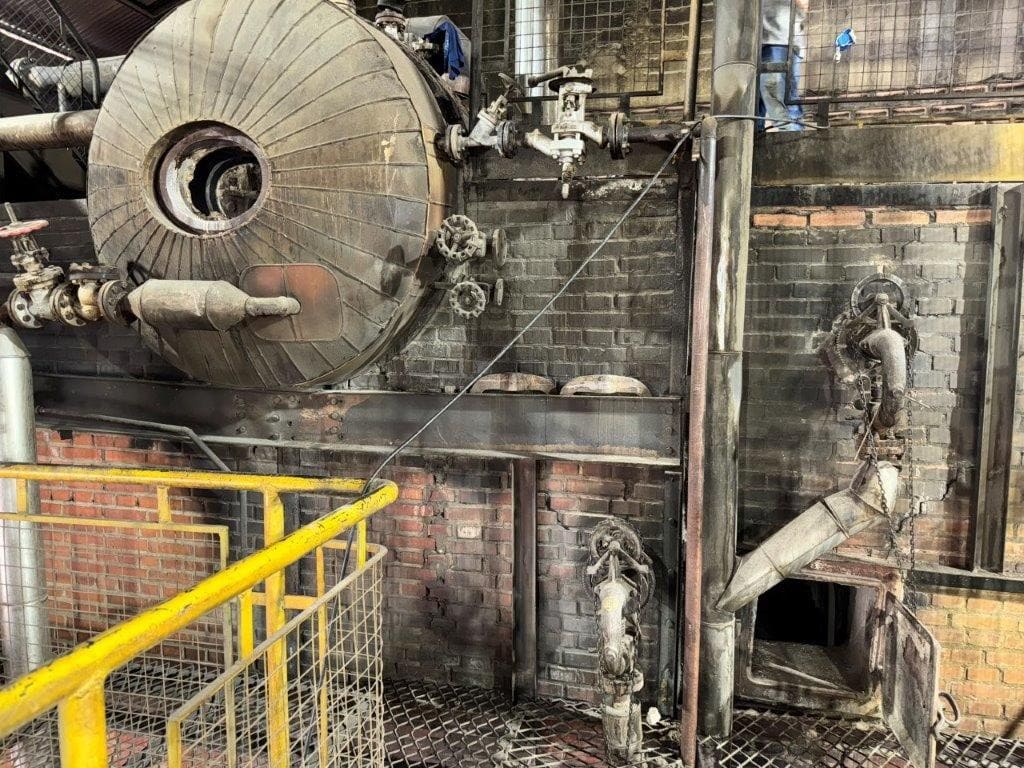

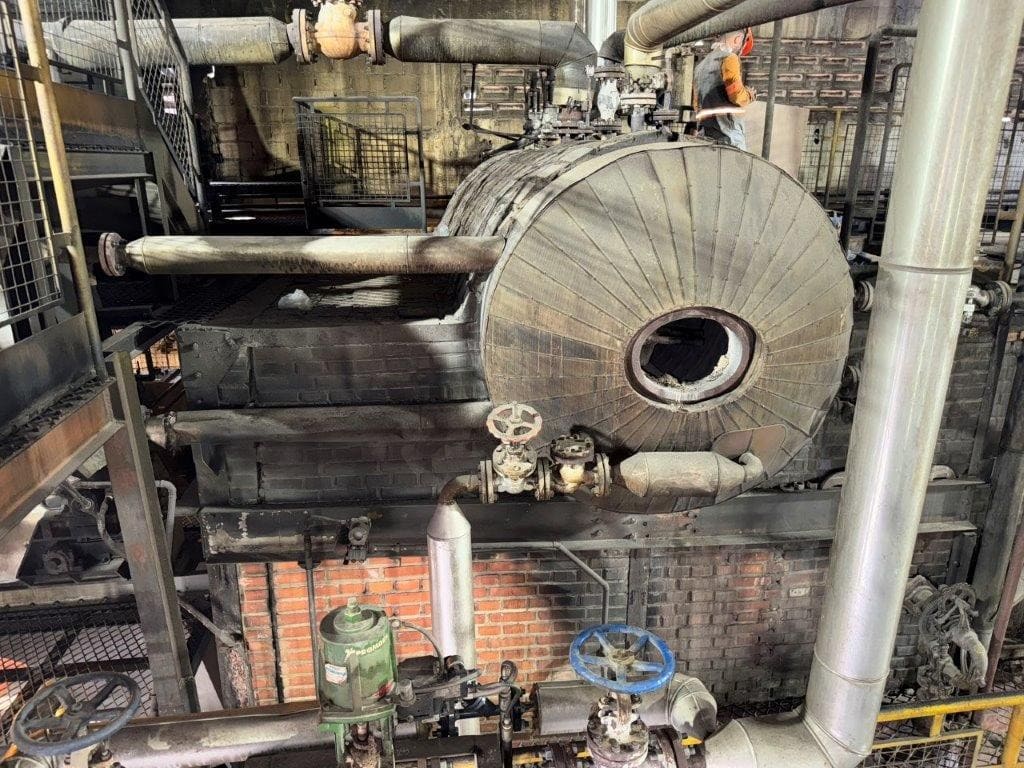

Caldeiras são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando diversas fontes de energia. Elas são projetadas de acordo com códigos específicos, excluindo-se refervedores e similares. A classificação mais comum das caldeiras de combustão refere-se à localização da água e dos gases, dividindo-as em três categorias: Flamotubulares, Aquatubulares e Mistas.

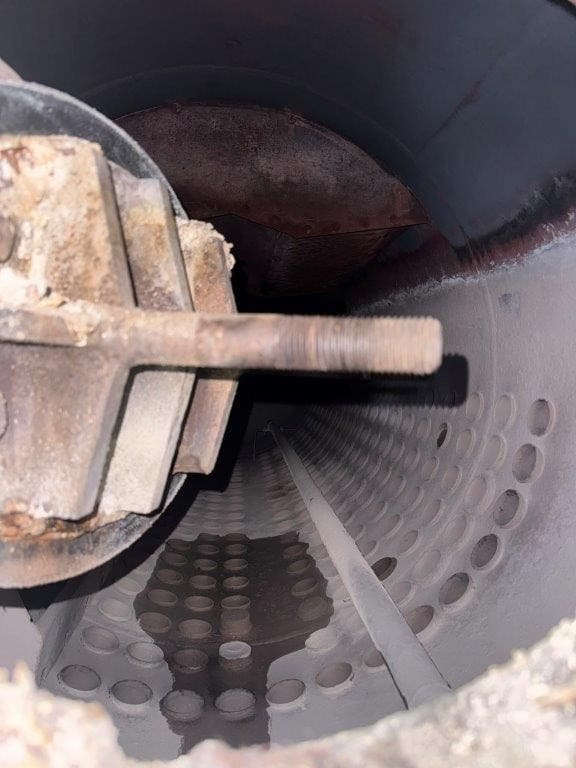

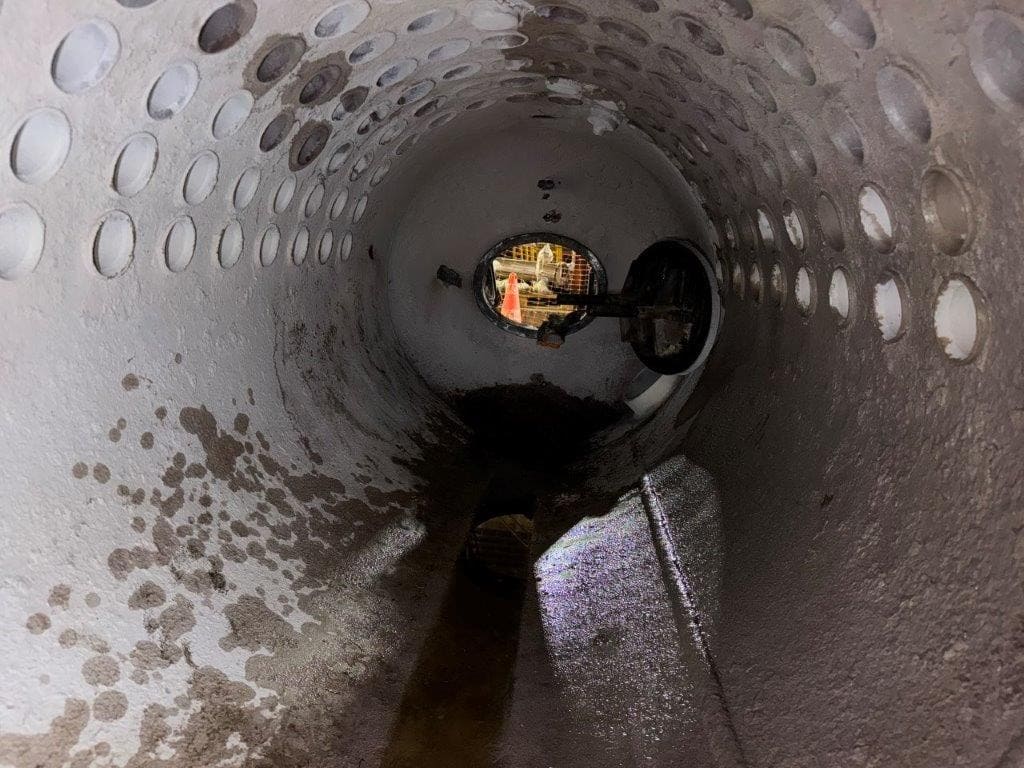

Caldeiras Flamotubulares ou Fogotubulares:

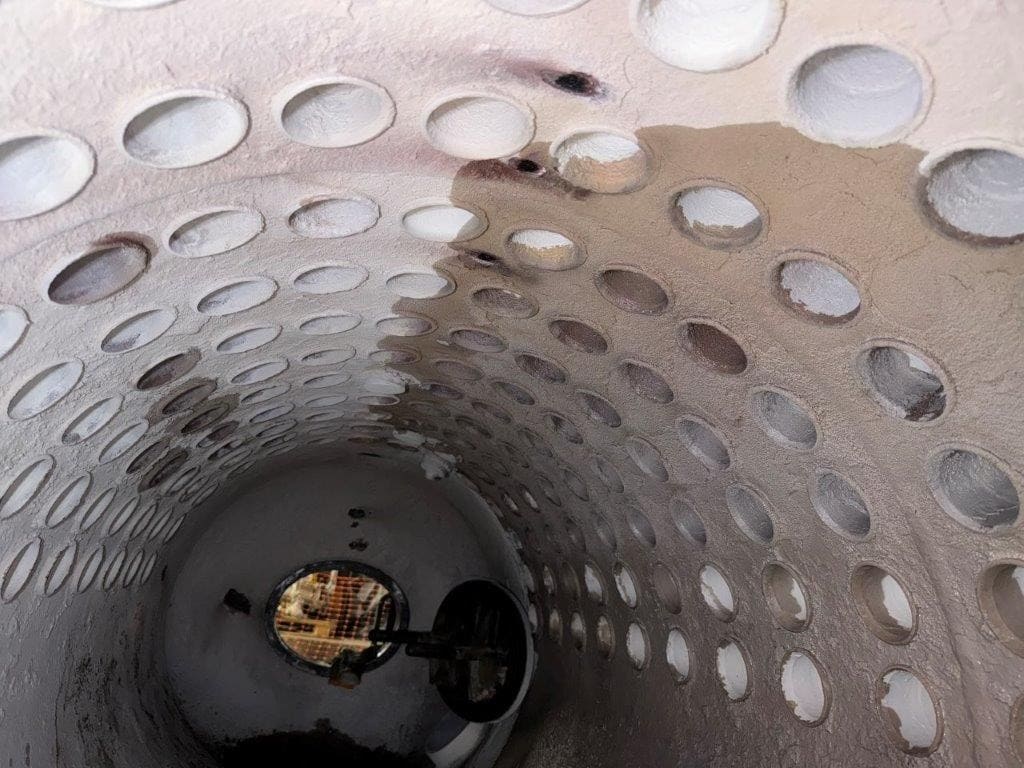

Uma caldeira flamotubular é um tipo de caldeira em que os gases quentes gerados pela combustão passam por dentro de tubos, enquanto a água a ser aquecida circunda esses tubos. Este design é um dos mais antigos e amplamente utilizados para a geração de vapor ou aquecimento de água.

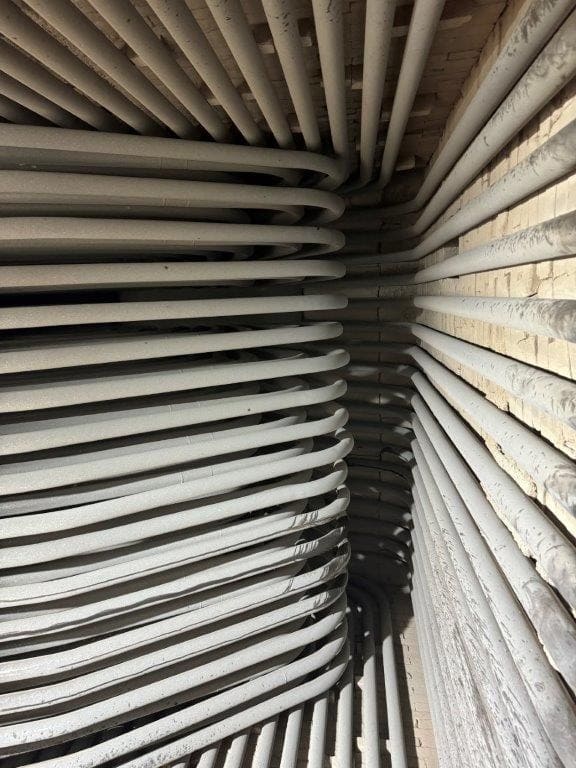

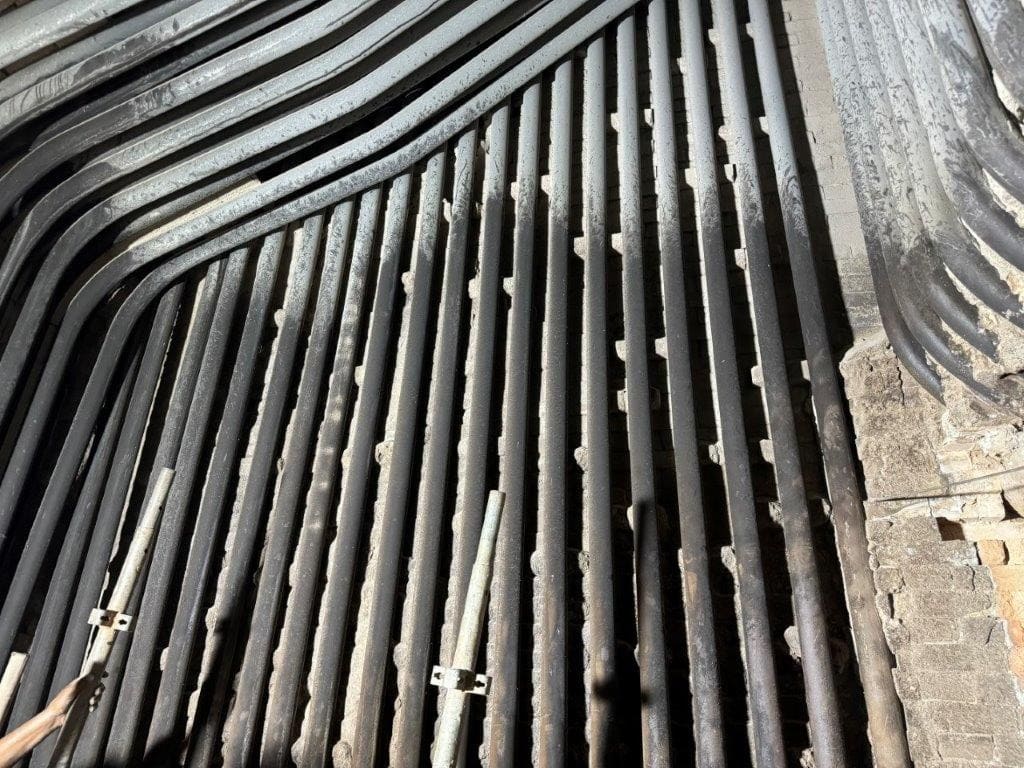

Caldeiras Aquatubulares:

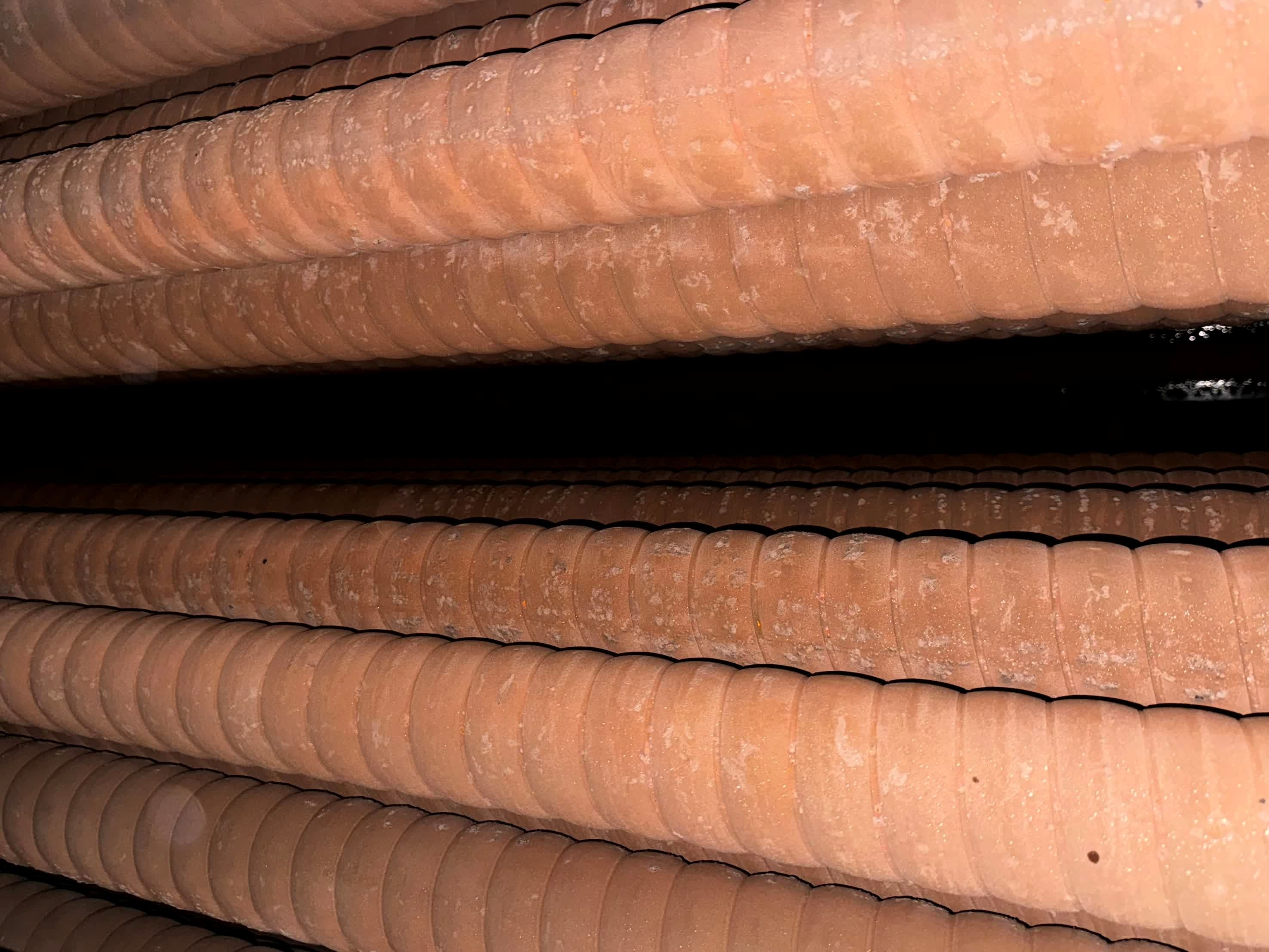

Com a evolução dos processos industriais, a demanda por caldeiras com maior eficiência, menor consumo, rápida geração, e produção de grandes quantidades de vapor aumentou significativamente. Baseados nos princípios de transferência de calor e na experiência com os tipos de caldeiras existentes, os fabricantes desenvolveram as caldeiras aquotubulares, que invertem o conceito das flamotubulares, substituindo os tubos de fogo por tubos de água. Isso aumentou substancialmente a superfície de aquecimento. O princípio de funcionamento das caldeiras aquotubulares baseia-se no comportamento físico da água: quando aquecida, as partículas mais quentes tornam-se mais leves e sobem, enquanto as mais frias e pesadas descem. Esse movimento contínuo, causado pelo aquecimento, eventualmente leva a água à ebulição.

Caldeiras Mistas:

As caldeiras mistas combinam características das caldeiras flamotubulares, incorporando uma antefornalha com parede d'água. Elas são geralmente projetadas para a queima de combustíveis sólidos.

A WI realiza inspeções em caldeiras de acordo com a NR-13, garantindo a integridade estrutural por meio de Ensaios Não Destrutivos (END). Esses ensaios são essenciais para avaliar a integridade de materiais, componentes ou estruturas sem causar danos, detectando falhas como trincas, corrosão, ou outras descontinuidades, o que assegura a segurança e confiabilidade dos produtos e equipamentos. A WI conta com uma equipe de profissionais qualificados para a execução de diversos serviços, incluindo:

Mão de obra para abertura, preparação, substituição de juntas e cordões, refratário, raqueteamento, fechamento e ensaio em operação.
Abertura de livro de registro;
Reconstrução de Prontuários;
Projetos de Instalação;
Projetos de Alteração ou Reparo;
END (Ensaio Não Destrutivo) por: US-Ultrassom, PM-Partícula Magnética, LP-Líquido Penetrante, Réplica Metalográfica, ME-Medição de Espessura, Endoscopia;
TH - Teste Hidrostático.
Registro fotográfico das anomalias visualmente detectada;
Válvulas de segurança: Desmontagem, Manutenção, Calibração e aferição (13.4.4.7 da NR-13)
Fornecimento do relatório com ART assinada por Engenheiro Mecânico registrado no CREA.

Além disso, oferecemos um modelo de Gestão e contratos de inspeção NR-13, que será desenvolvido conforme as necessidades do cliente, proporcionando um equilíbrio econômico e evitando paradas no processo, garantindo seu contínuo funcionamento.

"NR-13"

Conforme item 13.4.1.1 da NR-13 que diz: Para os propósitos desta NR, as caldeiras devem ser categorizadas da seguinte forma:

a) caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1.960 kPa (19,98 kgf/cm²); ou

b) caldeiras da categoria B são aquelas cuja pressão de operação seja superior a 60 kPa (0,61 kgf/cm²) e inferior a 1 960 kPa (19,98 kgf/cm2).

Nota: Conforme item 13.2.2 alínea “k” caldeiras com volume inferior a cem litros não se enquadra nos moldes da NR-13, no entanto não exime o empregador do dever de inspecionar conforme descrito no item 13.2.3 da NR-13
